مقدمه
برش لیزر یکی از مهمترین و دقیقترین روشهای ماشینکاری و شکلدهی مواد در صنعت مدرن است. این فناوری بهدلیل دقت بالا، سرعت مناسب، کیفیت لبه خوب و قابلیت کنترل دیجیتال، در طیف وسیعی از صنایع از جمله فلزکاری، ساخت تابلو، قطعهسازی، دکوراسیون، خودروسازی، تجهیزات پزشکی، هوافضا، تبلیغات، بستهبندی و حتی هنرهای صنعتی استفاده میشود. در برش لیزر، پرتو متمرکز و پرانرژی لیزر با تمرکز بر یک نقطه کوچک از سطح ماده، باعث ذوب، تبخیر یا سوختن موضعی آن میشود و همزمان گاز کمکی یا حرکت مکانیکی دستگاه، موادِ جداشده را از مسیر برش خارج میکند تا شکاف مورد نظر ایجاد شود.
آنچه برش لیزر را از بسیاری از روشهای سنتی جدا میکند، ترکیب دقت، تکرارپذیری و انعطافپذیری است. در روشهای مکانیکی مانند ارهکاری، پانچ یا برش با ابزار تماسدار، سایش ابزار، فشار فیزیکی و محدودیتهای هندسی میتوانند کیفیت کار را تحت تأثیر قرار دهند. اما در برش لیزر، چون تماس مستقیم ابزار با قطعه وجود ندارد، بسیاری از مشکلات ناشی از فرسودگی ابزار، فشار مکانیکی و تغییر شکلهای ناخواسته کاهش مییابد. البته این روش نیز محدودیتها و ملاحظات خاص خود را دارد و برای دستیابی به نتیجه مطلوب باید پارامترهای مختلف آن بهدرستی تنظیم شوند.
در یک نگاه عملی، برش لیزر زمانی بهترین نتیجه را میدهد که جنس ماده، ضخامت، توان لیزر، سرعت برش، نوع گاز کمکی، نوع نازل، فاصله فوکوس و کیفیت طرح بهصورت هماهنگ انتخاب شوند. اگر یکی از این عوامل درست تنظیم نشود، ممکن است لبهها دچار سوختگی، پلیسه، زبری، ذوب اضافی یا حتی بریدگی ناقص شوند. بنابراین برش لیزر فقط «فشردن یک دکمه» نیست، بلکه فرآیندی مهندسیشده است که بر پایه تنظیمات دقیق و شناخت رفتار ماده انجام میشود.
اصل کار برش لیزر
در این فرآیند، منبع لیزر انرژی الکترومغناطیسی را تولید میکند و این انرژی از طریق آینهها یا فیبر نوری هدایت شده و سپس توسط عدسی روی سطح قطعه متمرکز میشود. نقطه کانونی لیزر بسیار کوچک است و چگالی انرژی در آن بهحدی بالاست که ماده را در مدت کوتاه تحت تأثیر قرار میدهد. بسته به نوع ماده و نوع لیزر، سه مکانیسم اصلی برای جدا کردن ماده رخ میدهد:
- ذوب شدن ماده و خروج آن با کمک گاز کمکی
- تبخیر شدن ماده بهواسطه انرژی متمرکز
- سوختن یا اکسید شدن کنترلشده در برخی مواد، بهویژه با حضور اکسیژن
در بسیاری از کاربردهای صنعتی، برش عمدتاً بر اساس ذوب شدن و خروج مذاب انجام میشود. برای این کار، گازی مثل نیتروژن یا هوای فشرده به ناحیه برش دمیده میشود تا ماده ذوبشده را بیرون ببرد. در برخی برشها، بهویژه در فولاد نرم، اکسیژن میتواند به واکنش گرمازا کمک کند و سرعت برش را افزایش دهد، هرچند ممکن است لبهای اکسیدشدهتر ایجاد کند.
نکته مهم این است که لیزر، خودِ ماده را برش نمیدهد؛ بلکه انرژی را بهصورت بسیار متمرکز منتقل میکند. به همین دلیل، هرچه انتقال این انرژی دقیقتر باشد، کیفیت برش بهتر خواهد بود. اگر فوکوس لیزر از سطح مطلوب فاصله بگیرد یا قدرت و سرعت متناسب نباشند، پهنای شیار برش افزایش مییابد، کیفیت لبه افت میکند و احتمال تاب برداشتن یا سوختگی بالا میرود.
اجزای اصلی دستگاه برش لیزر
برای فهم بهتر فرآیند، شناخت اجزای دستگاه ضروری است. هر دستگاه برش لیزر معمولاً از چند بخش اصلی تشکیل شده است:
1. منبع لیزر
منبع لیزر قلب دستگاه است و انرژی لازم را تولید میکند. بسته به نوع دستگاه، منبع میتواند CO2، فایبر یا در بعضی کاربردهای خاص، لیزرهای دیگر باشد. هر نوع منبع ویژگیهای مخصوص خود را دارد و برای مواد مشخصی مناسبتر است.
2. سیستم انتقال پرتو
در دستگاههای CO2، پرتو از طریق آینهها و عدسیها هدایت میشود. در دستگاههای فایبر، انتقال از طریق فیبر نوری انجام میگیرد که معمولاً پایداری و بازده بالاتری دارد.

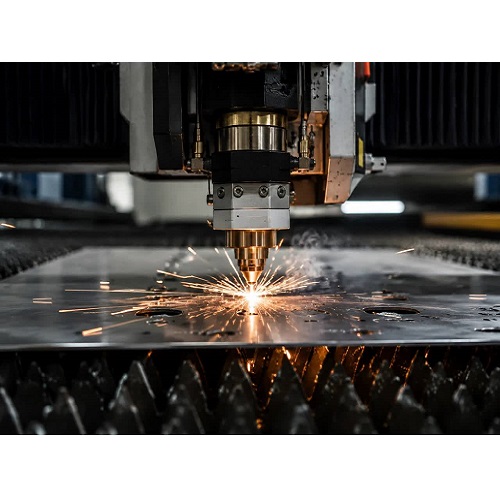

3. هد برش
هد برش شامل عدسی فوکوس، نازل و اجزای تنظیم ارتفاع است. این بخش وظیفه دارد پرتو را دقیقاً روی سطح قطعه متمرکز کند و گاز کمکی را بهصورت کنترلشده به ناحیه برش برساند.
4. میز کار
قطعه روی میز کار قرار میگیرد. میز میتواند تخت، شانهای، لانهزنبوری یا دارای سیستم مکش دود و ذرات باشد. طراحی میز در کیفیت نهایی و سلامت قطعه و اپراتور نقش مهمی دارد.
5. سیستم حرکتی
محورهای حرکتی دستگاه، معمولاً با سرووموتور یا استپر موتور، هد را روی مسیر مشخص حرکت میدهند. دقت این سیستم مستقیماً روی کیفیت شکل برش اثر میگذارد.
6. سیستم کنترل
کنترلر دستگاه فایل طراحی را دریافت میکند و مسیر برش را مدیریت میکند. نرمافزارهای CAD/CAM در این مرحله نقش کلیدی دارند.
7. سیستم خنککاری
چون منبع لیزر و برخی اجزا گرمای زیادی تولید میکنند، سیستم خنککننده برای حفظ پایداری و طول عمر دستگاه ضروری است.
8. سیستم گاز کمکی
این سیستم گاز مورد نیاز برش را با فشار و دبی مناسب به نازل میرساند. نوع گاز، فشار آن و کیفیت جریان نقش زیادی در نتیجه دارند.
انواع لیزرهای مورد استفاده در برش
اگرچه هدف این متن بررسی تاریخچه یا آینده نیست، اما برای فهم کاربردی برش لیزر لازم است با انواع رایج لیزرهای صنعتی آشنا شویم.
لیزر CO2
این نوع لیزر برای برش بسیاری از مواد غیرفلزی و برخی فلزات غیر بازتابنده کاربرد دارد. برای چوب، MDF، پلکسی، پارچه، چرم، کاغذ و برخی پلاستیکها بسیار رایج است. همچنین در برخی کاربردهای خاص برای فلزات نازک هم استفاده میشود. طول موج این لیزر برای مواد آلی مناسب است، اما در فلزات بازتابنده مانند آلومینیوم و مس محدودیتهایی دارد.
لیزر فایبر
در سالهای اخیر، لیزر فایبر در برش فلزات جایگاه بسیار مهمی پیدا کرده است. این لیزرها برای فولاد، استیل، آلومینیوم، برنج و مس در بسیاری از ضخامتها عملکرد عالی دارند. مزایای آنها شامل راندمان بالا، سرعت خوب، هزینه نگهداری کمتر و کیفیت مناسب برش است. برای بسیاری از کارگاهها و خطوط تولید فلزات، فایبر به انتخاب اول تبدیل شده است.
مواد قابل برش با لیزر
یکی از بزرگترین مزایای برش لیزر، توانایی کار روی طیف وسیعی از مواد است. با این حال، هر ماده رفتار متفاوتی در برابر لیزر دارد.
1. فولاد کربنی
فولاد کربنی از رایجترین موادی است که با لیزر برش میخورد. در ضخامتهای مختلف، بسته به توان دستگاه، میتوان برشهای تمیز و دقیق بهدست آورد. استفاده از اکسیژن یا نیتروژن در اینجا بسته به نوع کیفیت مورد نظر متفاوت است.
2. استنلس استیل
استیل ضدزنگ معمولاً با نیتروژن برش داده میشود تا لبهای تمیز، بدون اکسید و مناسب برای قطعات ظاهری یا صنعتی ایجاد شود. این ماده برای برش لیزری بسیار مناسب است، اما تنظیمات باید دقیق باشند.
3. آلومینیوم
آلومینیوم سبک، رسانای گرمایی بالا و تا حدی بازتابنده است، بنابراین برش آن نیاز به تنظیمات دقیقتری دارد. دستگاههای فایبر معمولاً عملکرد بهتری روی آلومینیوم دارند.
4. برنج و مس
این فلزات بازتابندگی بالایی دارند و گرما را بهسرعت پخش میکنند. برش آنها امکانپذیر است، اما به دستگاه مناسب و تنظیمات حرفهای نیاز دارد.
5. چوب و MDF
برش لیزری چوب و MDF بسیار رایج است و در صنایع دکوراتیو، ماکتسازی، تبلیغات و صنایع دستی کاربرد فراوان دارد. البته باید به سوختگی لبه، دود و کیفیت لایههای چسب در MDF توجه کرد.
6. پلکسی و اکریلیک
برش پلکسی از محبوبترین کاربردهای لیزر است. در صورت تنظیم درست، لبهای صاف و براق ایجاد میشود که معمولاً نیاز چندانی به پرداخت ندارد.
7. پلاستیکها
بعضی پلاستیکها برای برش لیزری مناسباند، اما برخی دیگر هنگام برش گازهای خطرناک تولید میکنند یا دچار ذوب و تغییر شکل شدید میشوند. شناخت نوع پلیمر در اینجا بسیار مهم است.
پارامترهای مهم در برش لیزر
کیفیت برش تا حد زیادی به تنظیمات وابسته است. مهمترین پارامترها عبارتاند از:
توان لیزر
توان بیشتر معمولاً امکان برش ضخامتهای بالاتر را فراهم میکند، اما همیشه توان بالاتر به معنی کیفیت بهتر نیست. اگر توان بیش از حد باشد، سوختگی، ذوب اضافی یا گشاد شدن شیار برش رخ میدهد.
سرعت برش
سرعت باید با توان و جنس ماده هماهنگ باشد. این سرعت خیلی کم باعث داغشدن بیش از حد لبهها میشود و سرعت خیلی زیاد ممکن است به برش ناقص منجر شود.
موقعیت فوکوس
محل فوکوس روی عرض شیار، شکل لبه و نفوذ انرژی اثر زیادی دارد. فوکوس درست باعث تمرکز مناسب انرژی میشود.
فشار و نوع گاز کمکی
اکسیژن، نیتروژن و هوا هرکدام رفتار متفاوتی دارند. انتخاب گاز مناسب به جنس ماده، ضخامت و کیفیت مورد انتظار بستگی دارد.
ارتفاع نازل
فاصله نازل از سطح کار باید درست تنظیم شود. اگر خیلی کم باشد، خطر برخورد و آلودگی وجود دارد؛ اگر خیلی زیاد باشد، جریان گاز ضعیف میشود.
قطر نازل
قطر نازل بر توزیع جریان گاز و شکل شیار اثر دارد. نازل مناسب برای هر فرآیند باید انتخاب شود.
فرکانس و پالس
در برخی دستگاهها، بهویژه برای مواد خاص یا برشهای ظریف، تنظیم پالس و فرکانس میتواند کیفیت را بهبود دهد.
مراحل عملی برش لیزر
فرآیند برش لیزر معمولاً در چند مرحله انجام میشود:
1. آمادهسازی طرح
ابتدا طرح در نرمافزارهای طراحی آماده میشود. دقت ابعاد، بسته بودن مسیرها و رعایت استانداردهای فنی اهمیت زیادی دارد.
2. انتخاب متریال
جنس و ضخامت ماده باید مشخص شود. هر ماده به تنظیمات متفاوتی نیاز دارد.
3. تنظیم دستگاه
توان، سرعت، گاز کمکی، فوکوس و ارتفاع نازل بر اساس جنس ماده تنظیم میشوند.
4. نمونهگیری یا تست
در پروژههای حساس، انجام تست اولیه روی نمونه کوچک کمک میکند تا تنظیمات مناسب بهدست آید.
5. اجرای برش
دستگاه مسیر را طبق فایل طراحی طی میکند و قطعه برش میخورد.
6. بررسی کیفیت
پس از برش، لبهها، ابعاد، پلیسه، سوختگی و اعوجاج بررسی میشوند.
مزایای برش لیزر
برش لیزر دلایل زیادی برای محبوبیت دارد:
دقت بالا
یکی از مهمترین مزیتها دقت بسیار بالا در ابعاد و جزئیات است. این ویژگی برای قطعات صنعتی و طرحهای پیچیده حیاتی است.
سرعت مناسب
در بسیاری از کاربردها، برش لیزر نسبت به روشهای سنتی سریعتر است و بهرهوری را افزایش میدهد.
عدم تماس مکانیکی
چون ابزار با قطعه تماس مستقیم ندارد، فشار مکانیکی و فرسودگی ابزار کاهش مییابد.
امکان برش طرحهای پیچیده
الگوهای ظریف، گوشههای تیز، حروف، اشکال هنری و هندسههای پیچیده بهراحتی قابل اجرا هستند.
تکرارپذیری بالا
اگر دستگاه و تنظیمات ثابت باشند، قطعات مشابه با کیفیت یکنواخت تولید میشوند.
کاهش ضایعات
بهدلیل پهنای کم شیار و چیدمان بهینه، مصرف ماده اولیه کمتر میشود.
کیفیت ظاهری خوب
در بسیاری از مواد، سطح برش تمیز است و نیاز کمی به پرداخت دارد.
محدودیتها و چالشها
با وجود مزایا، برش لیزر بینقص نیست و محدودیتهایی دارد.
هزینه اولیه بالا
خرید دستگاه، نصب، تهویه، خنککاری و تجهیزات جانبی هزینهبر است.
محدودیت ضخامت
برای ضخامتهای بسیار زیاد، ممکن است روشهای دیگر مناسبتر باشند یا توان بالاتری نیاز باشد.
حساسیت به تنظیمات
تنظیم نادرست پارامترها میتواند کیفیت را بهشدت کاهش دهد.
اثر حرارتی
در برخی مواد، ناحیه تحت تأثیر حرارت ممکن است تغییر رنگ، سوختگی یا تغییر خواص پیدا کند.
خطرات ایمنی
پرتو لیزر، دود، گازها، جرقه و آتشسوزی نیاز به کنترل دقیق دارند.
محدودیت در برخی مواد
بعضی مواد هنگام برش بخارات سمی تولید میکنند یا برای دستگاه مناسب نیستند.
کیفیت برش و معیارهای ارزیابی
کیفیت برش لیزری را میتوان با چند معیار بررسی کرد:
1. دقت ابعادی
قطعه باید مطابق نقشه و تلرانسهای تعیینشده برش بخورد.
2. عمود بودن لبه
لبهها باید تا حد امکان صاف و عمود باشند. زاویهدار شدن لبه نشانه تنظیمات نامناسب است.
3. میزان پلیسه
وجود پلیسه نشاندهنده خروج ناقص مذاب یا تنظیم نادرست گاز و سرعت است.
4. زبری سطح برش
سطح باید یکنواخت و بدون رگههای شدید باشد.
5. سوختگی یا تغییر رنگ
بهخصوص در مواد غیر فلزی، سوختگی لبه میتواند کیفیت را کاهش دهد.
6. پهنای شیار برش
شکاف برش نباید بیش از حد باشد، مگر در مواردی که عمداً چنین چیزی لازم است.
7. اعوجاج حرارتی
تاببرداشتن یا تغییر شکل قطعه باید حداقل باشد.
نکات کاربردی برای بهبود کیفیت
برای گرفتن نتیجه بهتر از برش لیزر، رعایت نکات زیر بسیار مؤثر است:
- از فایل طراحی تمیز و استاندارد استفاده کنید.
- خطوط را بهدرستی به برش و حک تقسیم کنید.
- جنس و ضخامت واقعی ماده را دقیق مشخص کنید.
- عدسی، نازل و مسیر نوری را تمیز نگه دارید.
- از گاز مناسب و با فشار درست استفاده کنید.
- قبل از تولید نهایی، تست برش انجام دهید.
- قطعات را بهخوبی فیکس کنید تا حرکت نکنند.
- تهویه مناسب برای خروج دود و گاز فراهم کنید.
- از سرعت بیش از حد بالا یا پایین خودداری کنید.
- کیفیت لبه را پس از برش بررسی و تنظیمات را اصلاح کنید.
نکات ایمنی در برش لیزر
ایمنی در این حوزه بسیار مهم است و نباید نادیده گرفته شود. برخی نکات کلیدی عبارتاند از:
- استفاده از عینک محافظ در دستگاههای باز یا نیمهباز
- جلوگیری از تماس مستقیم با پرتو
- تهویه مناسب برای دود و بخارات
- پرهیز از برش موادی که گازهای خطرناک تولید میکنند
- رعایت ایمنی برق و خنککاری
- کنترل احتمال آتشسوزی، بهویژه در مواد قابل اشتعال
- آموزش اپراتور برای تنظیمات و توقف اضطراری
- نظافت منظم دستگاه و میز کار
بهخصوص در برش مواد آلی، دود و ذرات میتوانند هم برای سلامتی و هم برای خود دستگاه مضر باشند. آلودگی لنز و نازل کیفیت را پایین میآورد و خطر داغشدن بیش از حد را افزایش میدهد.
نگهداری دستگاه برش لیزر
برای اینکه دستگاه عملکرد پایدار و طولانیمدت داشته باشد، نگهداری منظم ضروری است:
- تمیز کردن لنزها و آینهها
- بررسی سلامت نازل و هممحوری آن
- کنترل سیستم خنککننده
- چککردن فشار گاز و مسیرهای عبور
- روانکاری و بررسی سیستم حرکتی
- کالیبرهکردن فوکوس و ارتفاع
- سرویس دورهای منبع لیزر
- بررسی دودکش و سیستم تخلیه
اگر نگهداری خوب انجام نشود، حتی دستگاه گرانقیمت هم نمیتواند کیفیت مطلوب بدهد. بسیاری از مشکلاتی که بهنظر میرسد «عیب لیزر» هستند، در واقع از آلودگی اپتیک، تنظیم نبودن فوکوس یا خرابی نازل ناشی میشوند.
جمعبندی
برش لیزر یک فناوری بسیار مهم، دقیق و کاربردی است که در صنایع مختلف جایگاه ویژهای پیدا کرده است. این روش با استفاده از پرتو متمرکز انرژی، امکان برش تمیز، دقیق و سریع انواع مواد را فراهم میکند. شناخت انواع لیزر، رفتار مواد مختلف، پارامترهای برش، نکات ایمنی و اصول نگهداری دستگاه، برای استفاده موفق از این فناوری ضروری است.
اگرچه برش لیزر مزایای فراوانی مانند دقت بالا، تکرارپذیری، سرعت مناسب و انعطاف در طراحی دارد، اما برای رسیدن به کیفیت مطلوب باید تنظیمات بهدرستی انجام شود و محدودیتهای هر ماده در نظر گرفته شود. در عمل، موفقیت در برش لیزر فقط به دستگاه وابسته نیست؛ بلکه به دانش اپراتور، کیفیت فایل طراحی، انتخاب مناسب گاز کمکی و نگهداری درست تجهیزات نیز بستگی دارد.
در نهایت میتوان گفت برش لیزر ابزاری است که اگر بهدرستی بهکار گرفته شود، میتواند بهرهوری تولید را افزایش دهد، کیفیت را بالا ببرد و امکان اجرای طرحهایی را فراهم کند که در بسیاری از روشهای دیگر دشوار یا حتی غیرممکناند.
