مقدمه
خمکاری ورق آهن یکی از فرآیندهای مهم و پایهای در صنایع مختلف به شمار میآید که طی آن ورقهای آهنی به وسیله نیروهای مکانیکی دچار تغییر شکل پلاستیک میشوند و به اشکال و زوایای گوناگون تبدیل میگردند. این فرآیند نقش بسیار حیاتی در تولید انواع قطعات صنعتی. ساختمانی. خودروسازی. لوازم خانگی و سایر کاربردهای مهندسی دارد.
خمکاری به کمک انتقال نیرو از طریق ابزارهای مختلف. امکان شکلدهی ورقهایی با ضخامتها و خصوصیات متفاوت را فراهم میکند، بدون این که نیاز به برش یا جوشکاریهای پیچیده باشد. با توجه به اهمیت کنترل دقیق پارامترها در این فرآیند، خمکاری ورق آهن دارای ویژگیها و چالشهای خاصی است. که باید به آنها توجه شود تا کیفیت نهایی قطعه حفظ شود.
مشخصات مواد و ویژگیهای ورق آهن
ورق آهن معمولاً از فولاد با درصد کربن پایین تا متوسط ساخته میشود. که ترکیبی از استحکام مطلوب، چقرمگی و قابلیت شکلپذیری را ارائه میدهد. به دلیل قیمت اقتصادی و دسترسی فراوان، ورق آهن یکی از پرکاربردترین مواد در خمکاری به شمار میرود.
ویژگیهای کلیدی این ورقها که بر فرآیند خمکاری تاثیرگذارند عبارتند از: قابلیت ارتجاعی که اجازه بازگشت به شکل اولیه ورق را پس از اعمال نیرو میدهد، قابلیت شکلپذیری یا پلاستیسیته که بیانگر توانایی ورق برای تغییر شکل بدون شکست است. مقاومت کششی که تعیینکننده میزان تحمل ورق در برابر نیروهای وارد شده است. ضخامت ورق که به طور معمول بین ۰.۵ تا ۱۰ میلیمتر تغییر میکند. و ترکیب شیمیایی مواد تشکیلدهنده که شامل مقدار کربن و سایر عناصر آلیاژی است و مستقیماً بر سختی و قابلیت خم شدن ورق تاثیر میگذارد.
تجهیزات و روشهای خمکاری

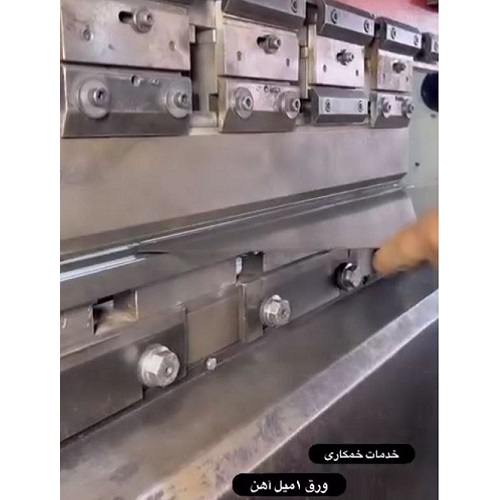

برای خمکاری ورق آهن، روشها و تجهیزات متنوعی مورد استفاده قرار میگیرد که انتخاب هر یک بسته به نوع ورق، ضخامت، دقت مورد نیاز و حجم تولید متغیر است. یکی از رایجترین روشها، خمکاری با پرس برک است که در آن ورق بین سنبه و قالب قرار میگیرد و با اعمال نیروی پرس، به زاویه و شکل دلخواه خم میشود.
روش دیگر، خمکاری با غلطک است که برای خمکاریهای مکرر و با شعاع خم بزرگ مناسب است؛ در این روش ورق از میان چند غلطک عبور داده شده و شکل گرفته میشود. در کارگاههای کوچکتر و برای ورقهای نازک، خمکاری دستی به کمک ابزارهای ساده انجام میشود که البته محدودیتهایی از نظر دقت و سرعت دارد. همچنین خمکاری به کمک فناوری CNC و سیستمهای رباتیک نیز به منظور دستیابی به دقت بالا، کنترل بهتر فرآیند و تولید انبوه با کیفیت بالا رایج شده است.
پارامترهای مهم در خمکاری ورق آهن
در فرآیند خمکاری، پارامترهای متعددی نیاز به کنترل دقیق دارند تا از ایجاد ترک. شکست یا تغییرات ناخواسته در قطعه جلوگیری شود. زاویه خم که میزان انحراف ورق از حالت تخت را نشان میدهد. باید مطابق طراحی قطعه تنظیم گردد. شعاع خم، به عنوان شعاع داخلی خم، نباید کمتر از حد معینی باشد. چرا که کاهش بیش از حد آن میتواند منجر به شکست یا ترک خوردگی ورق شود.
نیروی لازم برای خم کردن ورق به عوامل متعددی نظیر ضخامت. جنس و زاویه خم بستگی دارد و باید به اندازه کافی باشد. تا تغییر شکل پلاستیک ایجاد شود. اما بیش از حد نیز باعث آسیب به ورق یا ابزار میگردد. همچنین استفاده از روانکار در نقاط تماس ورق و قالب باعث کاهش اصطکاک شده و کیفیت خم و عمر قالب را افزایش میدهد. سرعت فرآیند نیز از اهمیت بالایی برخوردار است. زیرا سرعت بیش از حد میتواند باعث کاهشی در کیفیت سطح و افزایش احتمال آسیب به ورق شود.
مراحل اجرای خمکاری
فرآیند خمکاری ورق آهن معمولاً شامل چندین مرحله کلیدی است که هر یک باید با دقت انجام شود. تا نتیجه مطلوب حاصل گردد. ابتدا ورق باید به اندازه مناسب برش خورده و کیفیت سطح آن از نظر وجود نواقص مورد بررسی قرار گیرد. سپس تجهیزات خمکاری شامل انتخاب نوع قالب، تنظیم زاویه مورد نظر و تعیین نیروی مناسب پرس با دقت انجام میشود.
در مرحله بعد، ورق در مکان مخصوص روی قالب قرار میگیرد و با توجه به روش انتخابی، نیرو به آرامی و با کنترل دقیق اعمال میشود تا خم به شکل صحیح و بدون آسیب ایجاد گردد. در نهایت، قطعه خم شده مورد بازرسی و اندازهگیری قرار میگیرد. تا از تطابق آن با مشخصات طراحی مطمئن شده و از عدم وجود هرگونه ترک یا نقص اطمینان حاصل شود. این مراحل هماهنگ و دقیق تضمینکننده تولید قطعات با کیفیت و عملکرد مطلوب در کاربردهای مختلف است.
عیوب و مشکلات رایج در خمکاری ورق آهن
– ترکخوردگی و شکستگی در ناحیه خم
– چینخوردگی و موجدار شدن بدنه ورق
– کشش بیش از حد و تغییر ضخامت غیرطبیعی
– عدم دقت در زاویه خم
– خورده شدن و سائیدگی سطح
فناوریهای پیشرفته خمکاری ورق آهن
با ظهور فناوریهای نوین، خمکاری ورق آهن از حالت سنتی خارج و به سمت استفاده از ماشینآلات پیشرفته رفته است. دستگاههای پرس با کنترل CNC، امکان تنظیم دقیق زاویه و نیروی خم را فراهم میکنند.
استفاده از شبیهسازی رایانهای (CAE) به مهندسان این امکان را میدهد که طرح خم و نیروها را پیش از عملیات واقعی تحلیل کنند، از بروز عیوب جلوگیری و فرایند را بهینه کنند.
تأثیر مشخصات مواد و ضخامت ورق آهن بر فرآیند خمکاری
ورقهای آهن بهعنوان یکی از پرکاربردترین مواد در صنایع فلزی، تحت تأثیر مستقیم مشخصات فیزیکی و شیمیایی خود، خصوصاً ضخامت و ترکیب شیمیایی، واکنشهای متفاوتی هنگام خمکاری از خود نشان میدهند. افزایش ضخامت ورق بهطور قابل توجهی میزان نیروی لازم برای خمکاری را بالا میبرد. این امر علاوه بر افزایش مصرف انرژی، احتمال بروز نقصهایی مانند ترک خوردگی یا شکستگی در ناحیه خم را نیز افزایش میدهد.
از طرف دیگر، مشخصات شیمیایی ورق، بهویژه مقدار کربن و حضور عناصر آلیاژی مانند منگنز، نیکل یا کروم، مستقیماً روی سختی، شکلپذیری و شکنندگی ورق تأثیر میگذارد. ورقهای آهن با درصد کربن پایین عموماً نرمتر و انعطافپذیرتر بوده و امکان خمکاری آسانتر را فراهم میکنند، در مقابل ورقهای با درصد کربن بالا یا ورقهای بهداشتی که سختی و شکنندگی بیشتری دارند، نیازمند دقت بیشتر در انتخاب فرآیند و ابزارهای تخصصی هستند تا از آسیب دیدن قطعه جلوگیری شود.
روشهای بهینه کاهش نیروی خمکاری و پیشگیری از عیوب
برای بهینهسازی فرآیند خمکاری و کاهش مشکلات ناشی از نیروی زیاد و ایجاد عیوب، چندین راهکار کاربردی وجود دارد:
– انتخاب شعاع خم مناسب متناسب با ضخامت ورق بهطوری که استرس در ناحیه خم به حداقل برسد. شعاع کوچکتر نسبت به ضخامت معمولاً باعث ترک خوردگی میشود، بنابراین باید تعادلی منطقی برقرار کرد.
– کاربرد روانکارهای مخصوص جهت کاهش اصطکاک بین ورق و قالب که به کاهش نیروی لازم و جلوگیری از ساییدگی کمک میکند.
– استفاده از خمکاری گرم در موارد خاص به منظور افزایش شکلپذیری ورق و کاهش مقاومت آن در برابر تغییر شکل. این روش بهخصوص برای ورقهای کالاهای سخت یا ضخیم کاربرد دارد.
– تنظیم دقیق زاویه پرس و قالب توسط دستگاه و اپراتور ماهر تا فشارها بهطور یکنواخت در سطح ورق پخش شوند و میزان برگشت فنری کاهش یابد.
– طراحی و استفاده از سنبه و قالبهای ارگونومیک و با دقت بالا که فشار را به صورت بهینه توزیع میکنند و از وارد آمدن نیروهای متمرکز جلوگیری میکنند.
کنترل کیفیت و آزمونهای پس از خمکاری
بعد از اتمام فرآیند خمکاری، انجام کنترلهای کیفی دقیق از اهمیت ویژهای برخوردار است تا از صحت انجام عملیات و حفظ خواص مکانیکی ورق اطمینان حاصل شود. این کنترلها شامل:
– اندازهگیری دقیق زاویه خم با استفاده از ابزارهای پیشرفته مانند گونیومتر دیجیتال یا دستگاههای اندازهگیری زاویه بینالمللی، که دقت بالایی در تشخیص انحرافات احتمالی دارند.
– بررسی ضخامت ورق در نواحی خم جهت شناسایی نازکشدگی بیش از حد که میتواند نشانههای آسیبهای ساختاری باشد.
– انجام آزمونهای تنش و کشش برای اطمینان از حفظ خواص مکانیکی اولیه ورق و عدم ایجاد تردی یا کاهش استحکام در اثر تغییرات فرآیند.
– بازرسی چشمی دقیق و با استفاده از میکروسکوپ جهت تشخیص هرگونه ترکهای سطحی یا زیر سطحی که از طریق چشم غیرمسلح قابل مشاهده نیستند.
فرآیندهای تکمیلی و پس از خمکاری ورق آهن
خمکاری تنها یکی از مراحل ساخت بسیاری از قطعات فلزی است و عموماً پس از آن، مراحل تکمیلی متعددی برای بهبود عملکرد و دوام قطعه اجرا میشود:
– جوشکاری:
معمولاً برای اتصال چند قطعه خمشده به یکدیگر یا به ساختارهای دیگر کاربرد دارد که مستلزم دقت بالا برای حفظ شکل هندسی و خواص مکانیکی است.
– رنگآمیزی و پوششدهی:
به منظور محافظت از سطح ورق در برابر زنگزدگی و خوردگی، استفاده از روشهایی مانند رنگ اپوکسی، پوششهای گالوانیزه یا روکشهای پودری ضروری است.
– ماشینکاری:
برای اصلاح ابعاد نهایی، ایجاد سوراخها، شیارها و سایر ویژگیهای ساختاری که در فرآیند خمکاری قابل انجام نیستند، به کار میرود.
– مونتاژ نهایی:
در ساخت قطعات صنعتی پیچیده اغلب نیاز به اتصال و تنظیم دقیق قطعات مختلف خمشده است تا محصول نهایی با کیفیت و کارایی مطلوب تولید گردد.
کاربردهای گسترده خمکاری ورق آهن در صنایع مختلف
خمکاری ورق آهن در صنایع متعددی کاربرد دارد، از جمله:
– خودروسازی: ساخت شاسی، بدنه و قطعات داخلی خودرو که همزمان سبک و مستحکم است.
– ساخت و ساز: تولید پروفیلها، نردهها، درب و پنجره و سازههای فلزی.
– صنعت لوازم خانگی: قالبسازی بدنه یخچال، اجاقهای گاز و ماشین لباسشویی
– ساخت تجهیزات صنعتی: تانکها، مخازن و شاسی ماشینآلات سنگین
– صنعت نظامی و هوافضا: قطعات مقاوم در برابر ضربه و فشارهای شدید
در هر بخش، مشخصات فنی متفاوت و تجهیزات خاص مورد نیاز است که با توجه به استانداردهای صنعتی انتخاب میشود.
جمعبندی
خمکاری ورق آهن یکی از مهارتهای کلیدی در صنایع فلزی و ساخت قطعات است که به دانش فنی، تجهیزات بهروز و کنترل دقیق فرایند نیاز دارد. با پیشرفت فناوریهای اتوماسیون، کیفیت و بهرهوری این فرایند ارتقاء یافته و امکان تولید انبوه و دقیق فراهم شده است. شناخت دقیق ویژگیهای ورق آهن، انتخاب روش و تجهیزات مناسب و انجام کنترل کیفیت دقیق باعث میشود محصولات نهایی دارای عمر مفید و عملکرد عالی باشند.
