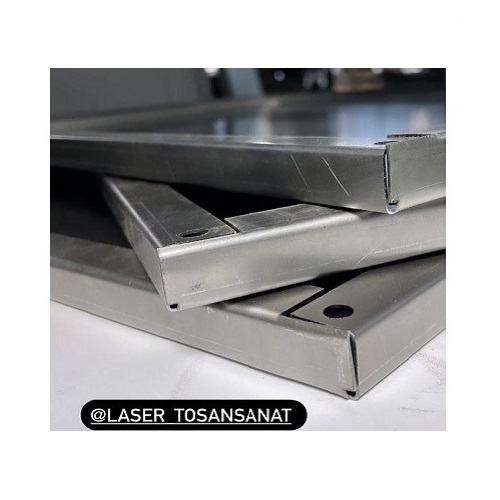

بخش اول: مقدمه‌ای بر خم و برش آهن

خم و برش آهن، دو فرایند اصلی و پرکاربرد در صنعت فلزکاری و ساخت‌وساز هستند که نقش بسزایی در شکل‌دهی و آماده‌سازی قطعات فلزی ایفا می‌کنند. آهن، به عنوان یکی از اصلی‌ترین فلزات مصرفی در صنایع مختلف، نیازمند دقت و مهارت ویژه‌ای در هنگام کار با آن است. خمکاری موجب تغییر شکل قطعات فلزی بدون شکست یا آسیب رساندن به ساختار داخلی آنها می‌شود و برش شامل جدا کردن بخش‌هایی از فلز به منظور تهیه قطعات با اندازه و شکل مشخص است.

این دو فرایند در کارخانه‌های تولیدی، کارگاه‌های فلزکاری، صنایع خودروسازی، ساختمان‌سازی، و حتی در مصارف خانگی کاربرد فراوان دارند. به همین دلیل، درک عمیق و جامع از اصول، روش‌ها، تجهیزات و نکات مرتبط با خم و برش آهن برای مهندسان، تکنسین‌ها، و کارگران صنعت فلزکاری حیاتی است. در این نوشتار، ما به بررسی گسترده و مفصل این موضوع پرداخته‌ایم.

بخش دوم: خواص فیزیکی و مکانیکی آهن و اهمیت آن در خم و برش

قبل از ورود به روش‌ها و تجهیزات، لازم است ویژگی‌های فیزیکی و مکانیکی آهن را مورد بررسی قرار دهیم؛ چرا که این ویژگی‌ها به صورت مستقیم بر رفتار آهن هنگام خم و برش تأثیرگذار هستند. آهن به دلیل چکش‌خواری، انعطاف‌پذیری و مقاومت مکانیکی مطلوب، یکی از مواد اصلی برای ساخت قطعات فلزی است.

خواص مهم مانند سختی، استحکام کششی، انرژی شکست، مدول الاستیسیته و انعطاف‌پذیری، نحوه خم شدن و برش خوردن آهن را تعیین می‌کنند. برای مثال:

– چکش‌خواری بالا: به آهن این امکان را می‌دهد که بدون شکست در هنگام خمکاری تغییر شکل دهد.
– مقاومت کششی: نشان می‌دهد آهن تا چه حد می‌تواند کشیده شود بدون اینکه پاره شود.
– تنش تسلیم: مقدار تنشی است که در آن فلز شروع به تغییر شکل پلاستیک می‌کند، این مقدار هنگام خمکاری مهم است.

شناخت این خصوصیات برای انتخاب روش مناسب خم و برش و پیش‌بینی رفتار قطعات مهم است.

بخش سوم: انواع روش‌های خمکاری آهن

خمکاری آهن به روش‌های مختلفی انجام می‌شود که هر کدام بسته به نوع قطعه، ضخامت ورق، دقت لازم و تجهیزات در دسترس انتخاب می‌شود. در ادامه مهم‌ترین روش‌های خمکاری معرفی می‌شوند:

1. خمکاری دستی (با مهره و فک)
روش سنتی و ابتدایی که در آن اپراتور با ابزار اولیه مانند دستگاه‌های ساده خمکاری و نیروی دست اقدام به خم دادن قطعه می‌کند. این روش بیشتر در کارگاه‌های کوچک و برای قطعات نازک و ساده کاربرد دارد.

2. خمکاری پرس هیدرولیکی
در این روش از پرس‌های هیدرولیکی استفاده می‌شود که نیروی بالایی تولید می‌کنند و قادر به خمیدن ورق های ضخیم و زوایای مختلف هستند. این روش دقت بالایی دارد و برای تولید انبوه مناسب است.

3. خمکاری با غلتک
ورق آهن از میان چند غلتک عبور داده می‌شود تا به شکل مدور یا خمیده مورد نظر برسد. این روش برای تولید لوله‌ها، تونل‌ها و قطعات منحنی شکل بسیار مناسب است.

4. خمکاری با دستگاه CNC
دستگاه‌های خمکاری کنترل‌شده توسط کامپیوتر که دقت بسیار بالا و امکان تکرارپذیری قطعات پیچیده را فراهم می‌کنند. همچنین این دستگاه‌ها با نرم‌افزارهای برنامه‌ریزی شده کار می‌کنند.

5. خمکاری سرد و گرم
خمکاری سرد روی آهن در دمای محیط انجام می‌شود و برای ورق‌های نازک مناسب است، اما خمکاری گرم نیازمند حرارت دادن آهن تا دمای بالا است که باعث انعطاف‌پذیری بیشتر و راحت‌تر شدن خم می‌شود.

بخش چهارم: تجهیزات و ابزارهای برش آهن

برش آهن، مانند خمکاری، با انواع مختلفی از تجهیزات انجام می‌گیرد که بسته به نوع و ضخامت آهن و نوع برش مورد نیاز انتخاب می‌شوند:

1. برش با اره آهن‌بر (برش مکانیکی)
اره‌های دستی یا صنعتی که با تیغه‌های مخصوص اقدام به برش آهن می‌کنند. معمولاً مناسب برای قطعات با ضخامت کم و برش‌های مستقیم است.

2. برش با دستگاه برش هواگاز (پلاسما و اکسی‌گاز)
– برش اکسی‌گاز: با ترکیب اکسیژن و گاز سوختنی (مانند استیلن) موجب تولید حرارت زیاد و ذوب آهن می‌شود و سپس با جریان اکسیژن، قسمتی که ذوب شده جدا می‌گردد.
– برش پلاسما: جت پلاسما با حرارت و سرعت بالا آهن را برش می‌دهد. این روش نسبت به برش اکسی‌گاز سریع‌تر و دقیق‌تر است.

3. برش با قیچی هیدرولیکی
دستگاهی که با نیروی هیدرولیک و تیغه‌های مخصوص ورق‌های آهن را برش می‌دهد. مناسب برش ورق‌های نازک تا متوسط با برش‌های مستقیم و منظم.

4. برش لیزری
نوعی برش غیرتماسی و بسیار دقیق که با استفاده از لیزر برش‌های بسیار دقیق و با کیفیت بالا بر روی آهن ایجاد می‌کند. این روش در تولید قطعات صنعتی پیچیده استفاده می‌شود.

5. برش با اره دیسکی و دستگاه فرز
دستگاه‌های دستی یا ثابت برای برش آهن در ابعاد و ضخامت‌های مختلف.

بخش پنجم: فرآیندهای آماده‌سازی و تنظیمات قبل از خم و برش

پیش از انجام هر فرایند خمکاری یا برش، مراحل آمادگی شامل موارد زیر ضروری است:

– اندازه‌گیری دقیق و علامت‌گذاری
با استفاده از ابزارهای ابعادی دقیق مانند کولیس، متر فلزی و خط‌کش روی آهن علامت‌گذاری می‌شود تا نقاط برش و خم مشخص گردد.

– تمیزکاری قطعه
سطوح آهن باید از گرد و غبار، روغن و زنگ‌زدگی پاک شود تا فرایند و کیفیت کار تحت تأثیر قرار نگیرد.

– برنامه‌ریزی خم و برش
محاسبات مربوط به زاویه خم، طول قطعه، و زاویه برش باید بر اساس نوع پروژه و استانداردهای لازم انجام شود.

– تنظیم تجهیزات
تنظیم سرعت، فشار، و زاویه در دستگاه‌ها برای اطمینان از انجام صحیح عملیات.

بخش ششم: مشخصات و استانداردهای خم و برش آهن

برای اطمینان از کیفیت و دوام قطعات خم و برش شده، رعایت استانداردها و مشخصات فنی الزامی است. برخی از این معیارها عبارتند از:

– حداقل شعاع خم
رابطه مستقیمی با ضخامت ورق دارد، برای جلوگیری از ترک و شکست، حداقل شعاع خم باید رعایت شود.

– زاویه و ابعاد دقیق
برای اطمینان از هم‌خوانی قطعات مونتاژی، باید زاویه‌های خم و طول قطعات پس از برش و خمکاری دقیق کنترل شود.

– کیفیت لبه‌های برش
برش باید بدون لب پر شدن و زنگ‌زدگی باشد، و لبه‌ها صاف و یکنواخت.

– کنترل تنش‌های داخلی و ترک‌های احتمالی
پس از خم کاری، باید به منظور جلوگیری از خرابی در کاربری، تنش‌های داخلی کنترل شود.

استانداردهای ISO، ASTM، و DIN در این زمینه‌ها راهنمای جامعی ارائه می‌دهند.

بخش هفتم: نکات ایمنی در خم و برش آهن

کار با آهن و تجهیزات برش و خمکاری دارای خطرات بالقوه‌ای است. برای کاهش حوادث، رعایت نکات ایمنی زیر ضروری است:

– استفاده از تجهیزات حفاظت فردی (PPE)
کلاه ایمنی، عینک محافظ، دستکش مقاوم به برش، کفش ایمنی و لباس کار مناسب.

– اطمینان از سالم بودن دستگاه‌ها
بررسی وضعیت تجهیزاتی همچون پرس‌های هیدرولیکی، دستگاه‌های برش لیزری و سایر ابزارها پیش از شروع کار.

– آموزش کامل اپراتورها
کارگران باید آموزش‌های لازم درباره نحوه کار با تجهیزات و اقدامات اضطراری دیده باشند.

– حفظ فاصله امن
اپراتورها باید فاصله لازم از قطعات در حال حرکت و تیغه‌های برش را رعایت کنند.

– تهویه مناسب محیط کار
به خصوص در هنگام استفاده از برش اکسی‌گاز و پلاسما که دود و گازهای سمی تولید می‌شود.

بخش هشتم: کاربردها و اهمیت خم و برش آهن در صنایع مختلف

خم و برش آهن نقش اساسی در صنایع متعددی دارد که در اینجا به برخی از حوزه‌های مهم اشاره می‌کنیم:

– صنعت ساختمان‌سازی
استفاده از ورق‌ها و تیرآهن‌های خمیده برای ساخت اسکلت ساختمان‌ها، قاب‌های فلزی، و سازه‌های نگهدارنده.

– خودروسازی
تولید قطعات بدنه، فریم‌ها و قطعات داخلی با خم و برش دقیق آهن.

– صنایع ماشین‌آلات و تجهیزات سنگین
ساخت قطعات بدنه، قاب‌ها و اتصالات فلزی.

– تاسیسات و خطوط انتقال
تولید لوله‌ها، کانال‌های تهویه و قطعات فلزی سیستم‌های صنعتی.

– صنایع دریایی و هوافضا
استفاده از خم‌کاری دقیق برای ساخت قطعات مقاوم در برابر شرایط محیطی ویژه.

بخش نهم: روند پیشرفت تکنولوژی در خم و برش آهن و آینده صنعت

صنعت خم و برش آهن با ورود فناوری‌های نوین به طور مستمر در حال تحول است. استفاده از فناوری‌هایی مانند:

– اتوماسیون و رباتیک
جایگزینی دست انسان با ربات‌های کنترل‌شده برای افزایش دقت، سرعت و کاهش خطا و خطرات جانی.

– برش لیزری و واترجت‌های پیشرفته
افزایش کیفیت برش و امکان برش قطعات پیچیده با سرعت بالا.

– نرم‌افزارهای شبیه‌سازی و طراحی CAD/CAM
طراحی دقیق قطعات و برنامه‌ریزی قبل از اجرای فیزیکی خم و برش.

– مواد جایگزین و آلیاژهای جدید
توسعه آلیاژهای آهن با خواص بهبود یافته که خم و برش را تسهیل می‌کنند.

آینده خم و برش آهن به سمت بهینه‌سازی انرژی، کاهش ضایعات، و افزایش دقت قطعات پیش می‌رود که باعث افزایش کیفیت و کاهش هزینه‌ها می‌شود.
