مقدمه

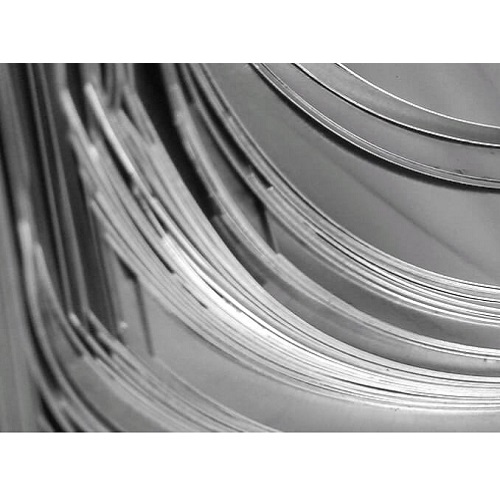

خم کاری ورق آلومینیوم یکی از فرآیندهای حیاتی و پرکاربرد در صنایع مختلف مانند خودروسازی، هوافضا، بسته‌بندی و ساخت تجهیزات الکترونیکی است که به دلیل وزن سبک، مقاومت به خوردگی و زیبایی ظاهری، آلومینیوم به طور گسترده استفاده می‌شود. در این متن مفصل، به بررسی کامل و جامع خم کاری ورق آلومینیوم پرداخته شده است. که شامل تعاریف، ویژگی‌ها، فرآیندها، تجهیزات، مشکلات، راهکارها و نوآوری‌های این حوزه می‌شود.

۱. معرفی خم کاری ورق آلومینیوم

خم کاری به معنای تغییر شکل ورق فلزی با اعمال نیرو به گونه‌ای است. که ورق به صورت دائمی در جهتی مشخص خم شود. آلومینیوم به دلیل خواص فیزیکی و مکانیکی خاص خود، در خم کاری شرایط متفاوتی نسبت به فلزات دیگر مانند فولاد دارد. همچنین آلیاژهای مختلف آلومینیوم خصوصیات متفاوتی در خم کاری نشان می‌دهند.

۲. خواص ورق آلومینیوم مؤثر در خم کاری

– وزن سبک: چگالی آلومینیوم حدود 2.7 گرم بر سانتی‌متر مکعب است. که تقریباً یک‌سوم فولاد است و این باعث کاهش وزن قطعات می‌شود.
– انعطاف‌پذیری بالا: آلومینیوم قابلیت انعطاف خوبی دارد اما حساس به ترک در دما و تنش‌های خاص است.
– مقاومت به خوردگی: وجود لایه اکسیدی طبیعی باعث شده ورق آلومینیوم در برابر خوردگی پایدار باشد.
– استحکام کششی متغیر: وابسته به نوع آلیاژ، از 30 تا 600 مگاپاسکال متغیر است.
– اثر حافظه الاستیک (springback): به دلیل خاصیت الاستیک قابل توجه. ورق پس از خم شدن تمایل به برگشت مقداری به حالت اولیه دارد.

۳. انواع آلیاژهای آلومینیوم و تاثیر آنها

– آلیاژهای سری ۱xxx: خالص‌ترین نوع، قابلیت شکل‌دهی عالی. استحکام کم. مناسب برای خم کاری‌های حساس و ظریف.
– آلیاژهای سری 2xxx: با مس، استحکام بالا ولی شکل‌دهی محدودتر و حساسیت به خوردگی.
– آلیاژهای سری 5xxx: با منیزیم، مقاومت خوب در برابر خوردگی و شکل‌دهی متوسط.
– آلیاژهای سری 6xxx: با منیزیم و سیلیکون، تعادل خوب بین استحکام و شکل‌پذیری، پرکاربرد در خم کاری قطعات خودرو و ساختمانی.
– آلیاژهای سری 7xxx: با روی، استحکام بسیار بالا ولی شکل‌پذیری کمتر، نیازمند دقت زیاد در فرآیند خم کاری.

۴. اصول و تکنیک‌های خم کاری ورق آلومینیوم

خم کاری ورق آلومینیوم یکی از فرآیندهای مهم در صنایع مختلف مانند خودروسازی، هوافضا، ساخت قطعات الکترونیکی و تجهیزات ساختمانی است. برای انجام این فرآیند به‌درستی و با کیفیت بالا، توجه به چند اصل اساسی ضروری است:

– تعیین زاویه و شعاع خم:
زاویه و شعاع خم از جمله پارامترهای کلیدی در خم کاری هستند که باید بر اساس ضخامت ورق آلومینیوم، نوع آلیاژ به کار رفته و کاربرد نهایی قطعه تعیین شوند. شعاع خم کوچکتر موجب افزایش تمرکز تنش و در نتیجه مقاومت بیشتر می‌شود. اما ممکن است باعث ایجاد ترک روی سطح ورق شود. به همین دلیل. اغلب توصیه می‌شود که شعاع خم حداقل برابر با ضخامت ورق باشد. تا علاوه بر حفظ استحکام، از ترک‌خوردگی جلوگیری شود.

– محاسبه فشار مورد نیاز برای خم کاری:
فشار خم کاری باید به اندازه مناسبی انتخاب شود تا ورق آلومینیوم بتواند شکل جدید خود را بگیرد. بدون اینکه دچار آسیب یا ترک شود. این فشار بسته به سختی و مقاومت آلیاژ، ضخامت ورق، و نوع دستگاه خم‌کننده متغیر است. استفاده از فشار نامناسب می‌تواند موجب کاهش کیفیت خم، ایجاد عیوب سطحی یا حتی شکست قطعه شود.

– جبران اثر springback (بازگشت الاستیکی):
یکی از چالش‌های خم کاری ورق‌های آلومینیومی، پدیده بازگشت الاستیکی است. که باعث می‌شود ورق پس از برداشتن نیرو، کمی به حالت اولیه خود برگردد. به منظور جبران این اثر. معمولاً زاویه خم‌کاری را کمی بیشتر از زاویه نهایی مورد نظر تنظیم می‌کنند تا پس از بازگشت، شکل درست قطعه حاصل گردد.

۵. فرآیندهای متداول خم کاری آلومینیوم

خم کاری ورق آلومینیوم می‌تواند از چند روش مختلف انجام شود. که هر کدام بسته به نوع قطعه، ضخامت ورق و دقت مورد نیاز انتخاب می‌شوند:

الف- خم کاری با پرس هیدرولیکی:
در این روش از نیروی هیدرولیکی قدرتمند برای خم کردن ورق استفاده می‌شود. که امکان کنترل فشار به خوبی فراهم است و برای ورق‌های ضخیم‌تر مناسب است.

ب- خم کاری با قالب و ماتریس:

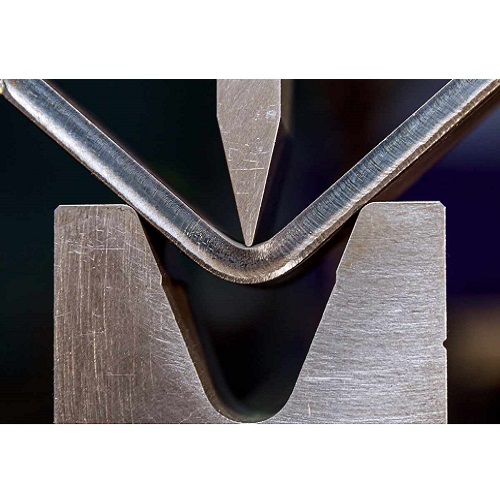

روش‌هایی مانند V-bending، U-bending و Air bending از این دسته‌اند که در آن ورق روی قالب قرار گرفته. و به کمک ماتریس شکل داده می‌شود. این روش‌ها برای تولید قطعات با شکل‌های دقیق و تکرارپذیر استفاده می‌شوند.

ج- خم کاری غلتکی یا رول فرمینگ:
در این تکنیک، ورق به صورت تدریجی به وسیله مجموعه‌ای از رول‌ها خم می‌شود. که معمولاً برای تولید قطعات با خم‌های پیوسته و طول زیاد کاربرد دارد.

د- خم کاری با حرارت (Hot bending):
در مواردی که آلیاژ مورد استفاده سخت بوده و ضخامت ورق زیاد است. گرم کردن ورق قبل یا حین خم کاری باعث افزایش انعطاف‌پذیری و کاهش ترک خوردگی می‌شود. این روش مخصوصاً در صنایع سنگین و هوافضا مرسوم است.

۶. تجهیزات و ابزارهای خم کاری ورق آلومینیوم

استفاده از تجهیزات مناسب نقش مهمی در کیفیت و دقت خم کاری ایفا می‌کند. برخی از ابزارهای کلیدی عبارتند از:

– ماشین‌های پرس هیدرولیک و مکانیکی:
این دستگاه‌ها توانایی تنظیم دقیق فشار و کنترل زاویه خم را دارند و برای انواع ورق‌ها و ضخامت‌ها مناسب هستند.

– دستگاه‌های CNC خم کاری:
همانند ماشین‌های اتوماتیک با قابلیت برنامه‌ریزی، این دستگاه‌ها امکان تولید سری‌های بزرگ با دقت بسیار بالا و پیچیدگی زیاد را فراهم می‌کنند.

– قالب‌ها و ماتریس‌های مخصوص:
طراحی این قالب‌ها به گونه‌ای است که اصطکاک بین ورق و قالب کاهش یافته و آسیب سطحی به ورق نرسد. همچنین قالب‌ها بسته به نوع خم و ضخامت ورق متنوع هستند.

– ابزارهای کمکی:
سیستم‌های اندازه‌گیری زاویه خم، نگهدارنده‌های ورق، روانکارها و دیگر تجهیزات جانبی به بهبود کیفیت خم کاری و افزایش سرعت فرآیند کمک می‌کنند.

با رعایت اصول و استفاده از تجهیزات مناسب، خم کاری ورق آلومینیوم می‌تواند با دقت، کیفیت و بازدهی بالا انجام شود و قطعات نهایی با مقاومت و زیبایی مطلوب تولید گردند.

۷. مشکلات متداول خم کاری آلومینیوم و راه‌حل‌ها

خم کاری ورق‌های آلومینیومی، اگرچه فرآیندی نسبتاً متداول در صنایع مختلف است، اما با چالش‌ها و مشکلات خاصی همراه است که برای رسیدن به کیفیت مطلوب باید به دقت بررسی و کنترل شوند. از جمله مشکلات مهم خم کاری آلومینیوم می‌توان به موارد زیر اشاره کرد:

– ترک خوردگی و شکست:
یکی از رایج‌ترین مشکلات در خم کاری آلومینیوم، ترک‌خوردن یا حتی شکست ورق در محل خم است. این مشکل معمولاً به دلیل اعمال نیروی بیش از حد مورد نیاز یا استفاده از شعاع خم کوچک ایجاد می‌شود. همچنین، نوع آلیاژ و سختی ورق نقش بسزایی در ایجاد ترک دارد. برای کاهش احتمال ترک خوردگی باید از آلیاژهای انعطاف‌پذیرتر استفاده کرد و در عین حال شعاع خم را افزایش داد تا تنش‌های تجمعی کاهش یابد.

– springback زیاد:
پدیده برگشت الاستیک یا springback در آلومینیوم نسبت به فلزات دیگر بیشتر است، به خصوص در آلیاژهای سخت‌تر. این پدیده باعث می‌شود که ورق پس از خم شدن مقداری به حالت اولیه خود بازگردد و زاویه خم دقیقاً برابر با مقدار تنظیم شده نشود. برای جبران این مسئله، ابتدا باید زاویه خم اولیه اندکی بیشتر از مقدار نهایی در نظر گرفته شود و همچنین استفاده از دستگاه‌های خم کاری CNC با دقت بالا به تنظیم درست زاویه کمک می‌کند.

ادامه

– ایجاد خط و خش روی سطح:
حفظ کیفیت ظاهری ورق، به ویژه در صنایع حساس مثل خودرو یا لوازم الکترونیکی اهمیت زیادی دارد. در خم کاری آلومینیوم، استفاده از قالب‌های با سطح بسیار صیقلی و روانکارهای مناسب، نقش مهمی در جلوگیری از ایجاد خطوط و خش‌های ناخواسته دارد. انتخاب روانکار با خصوصیات مناسب سبب کاهش اصطکاک و محافظت از سطح ورق می‌شود.

– کاهش ضخامت و ایجاد چین و چروک:
در خم کاری‌های شدید، لایه‌های بیرونی ورق کشیده شده و ضخامت کاهش می‌یابد، این مسأله علاوه بر تغییر خواص مکانیکی، می‌تواند باعث ایجاد چین و چروک در بخش‌های داخلی خم شود. کنترل دقیق فشار، سرعت خم کاری و استفاده از قالب‌های با طراحی مناسب، از ایجاد این نواقص جلوگیری می‌کند.

۸. انتخاب آلیاژ و ضخامت ورق در خم کاری

انتخاب صحیح آلیاژ و ضخامت ورق در فرآیند خم کاری آلومینیوم از اهمیت بالایی برخوردار است و تأثیر مستقیم بر کیفیت، دوام و کارایی قطعه نهایی دارد.

– ضخامت ورق:
ورق‌های نازک آلومینیومی به دلیل انعطاف پذیری بالاتر، خم شدن آسان‌تری دارند و برای تولید قطعات ظریف‌تر مناسب‌ترند. اما به دلیل حساسیت بیشتر به خطاهای خم کاری، دقت بالاتری در تنظیم دستگاه نیاز دارند. برعکس. ورق‌های ضخیم‌تر برای تولید قطعات مقاوم و سنگین‌تر مناسب هستند. اما خم کاری آن‌ها نیازمند نیروی بالاتر و تنظیمات دقیق‌تر دستگاه‌های صنعتی است.

– آلیاژ مناسب:
با توجه به کاربرد نهایی، باید آلیاژهای متناسب انتخاب شود. به عنوان مثال. آلیاژهای سری 6xxx (مثل 6061) به دلیل داشتن خواص مکانیکی خوب و مقاومت در برابر خوردگی، در صنعت خودرو بسیار متداول هستند. آلیاژهای سری 1xxx معمولاً نرم و سختی کمی دارند و مناسب برای خم کاری‌های ساده‌تر هستند، ولی آلیاژهای سری 7xxx سخت‌تر بوده و برای کاربردهای حساس‌تر یا ساختارهای هوافضا کاربرد دارند.

– حالت سختی ورق (Condition):
ورق‌های آنیل شده (annealed) یا نرم شده، به سبب انعطاف بهتر، خم‌کاری راحت‌تری دارند و احتمال ترک خوردن در آن‌ها کمتر است. در مقابل، ورق‌های سخت‌تر (مانند H14 یا H24) ممکن است هنگام خم کاری به پیش‌گرمایش نیاز داشته باشند تا از ایجاد ترک جلوگیری شود.

۹. کنترل کیفیت در خم کاری ورق آلومینیوم

برای تضمین کیفیت قطعات خم‌کاری شده آلومینیومی، مجموعه‌ای از آزمون‌ها و بازرسی‌ها باید انجام شود:

– اندازه‌گیری دقیق زاویه و شعاع خم:
برای اطمینان از اینکه قطعه خم شده مطابق با مشخصات فنی است. استفاده از ابزارهای دقیق اندازه‌گیری نظیر پروفایلومتر یا کولیس دیجیتال ضروری می‌باشد.

– بازرسی سطحی:
بررسی سطح ورق برای یافتن خط و خش‌ها، ترک‌های میکروسکوپی یا هر گونه ناهنجاری ظاهری که می‌تواند عملکرد قطعه را تحت تأثیر قرار دهد.

– تست‌های مکانیکی:
آزمایش‌هایی مانند تست کشش، خمش و ضربه به منظور ارزیابی استحکام. شکل‌پذیری و مقاومت قطعه خم‌کاری شده.

– استفاده از روش‌های بازرسی غیرمخرب:
تکنیک‌هایی مانند آزمون با مایع نافذ (dye penetrant test)، تست اولتراسوند و اشعه ایکس به منظور شناسایی ترک‌های داخلی یا سایر عیوب بدون آسیب رساندن به قطعه.

۱۰. بهینه‌سازی خم کاری ورق آلومینیوم

– استفاده از نرم‌افزارهای شبیه‌سازی برای پیش‌بینی رفتار ورق و springback
– تنظیم پارامترهای فشار و سرعت خم کاری برای کاهش عیب‌ها
– انتخاب روانکارهای مناسب برای کاهش سایش قالب و بهبود کیفیت سطح
– آموزش اپراتورها برای افزایش دقت و کاهش ضایعات

۱۱. فناوری‌های نوین در خم کاری ورق آلومینیوم

– خم کاری القایی و بدون تماس: روش‌هایی جدید برای خم کاری سریع و بدون آسیب
– سیستم‌های اتوماتیک و رباتیک: افزایش بهره‌وری و دقت بالا در خطوط تولید
– هوش مصنوعی: پیش‌بینی عیوب و بهبود مستمر فرآیند براساس داده‌ها
– مواد و پوشش‌های پیشرفته قالب: افزایش طول عمر و کیفیت قطعات خم شده

نتیجه‌گیری

شناخت دقیق ویژگی‌های آلومینیوم. انتخاب آلیاژ و ضخامت مناسب. تنظیم دقیق پارامترهای فرآیندی و استفاده از فناوری‌های نوین می‌تواند منجر به تولید قطعات با کیفیت و عملکرد مطلوب شود. با توجه به کاربردهای گسترده آلومینیوم در صنایع پیشرفته، توسعه و بهبود روش‌های خم کاری اهمیت فراوانی دارد.
